Rotationsdämpfer für ein Kraftfahrzeug

  • Autor:

    Frey, M.

    Gauterin, F.

    Koch, T.

    Scheurich, B.

  • Quelle:

    DE102015000566B4

  • Datum: 30.06.2022

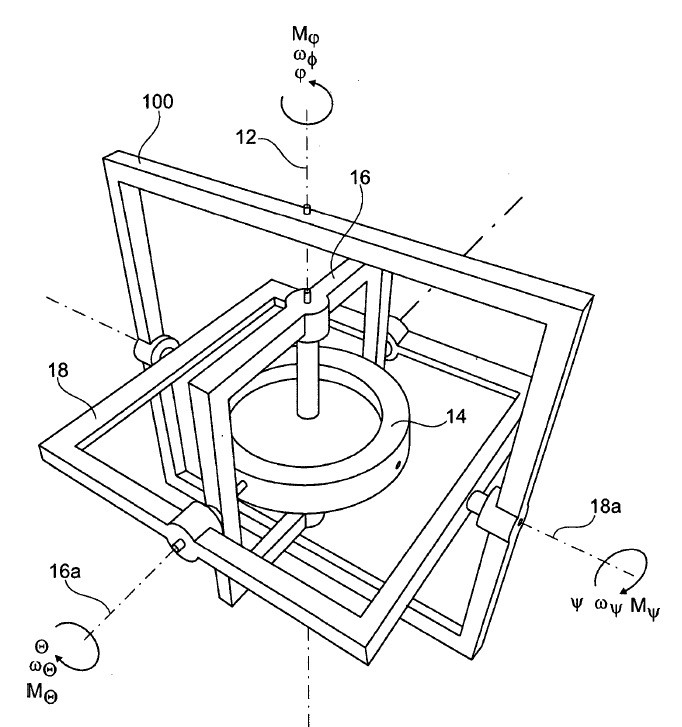

  • Rotationsdämpfer für ein Kraftfahrzeug, umfassend - eine über einen Antrieb angetriebene, mit einer Winkelgeschwindigkeit (ωφ) um eine Drehachse (12) rotierende Schwungmasse (14), die über ein erstes Lagerelement (16) und ein zweites Lagerelement (18) kardanisch am Kraftfahrzeugaufbau (100) gelagert ist, wobei die Schwungmasse (14) um einen Drehwinkel (φ) drehbar am ersten Lagerelement (16) gelagert ist und das erste Lagerelement (16) um eine orthogonal zur Drehachse (12) der Schwungmasse (14) ausgerichtete erste Achse (16a) um einen ersten Drehwinkel (θ) drehbar am zweiten Lagerelement (18) gelagert ist und das zweite Lagerelement (18) um eine orthogonal zur ersten Achse (16a) ausgerichtete zweite Achse (18a) um einen zweiten Drehwinkel (ψ) drehbar am Kraftfahrzeugaufbau (100) gelagert ist, sowie - eine Reglereinheit zur Regelung eines Wellenantriebs, dadurch gekennzeichnet, dass das am Kraftfahrzeugaufbau (100) drehbar gelagerte zweite Lagerelement (18) über eine Antriebswelle mit dem Wellenantrieb in Wirkverbindung steht, wobei das am zweiten Lagerelement (18) drehbar gelagerte erste Lagerelement (16) mit einem Radträger derart in Wirkverbindung steht, dass eine Ein-/Ausfederbewegung des Radträgers eine Drehung des ersten Lagerelements (16) um den ersten Drehwinkel (θ) bewirkt, wobei die Reglereinheit über den Wellenantrieb die Winkelgeschwindigkeit (ωψ) und/oder das Drehmoment (Mψ) der Antriebswelle in Abhängigkeit des ersten Drehwinkels (θ) und/oder des ersten Drehmoments (Mθ) regelt.
