Gardtke, M.

Schnell, M.

DE102019007910A1

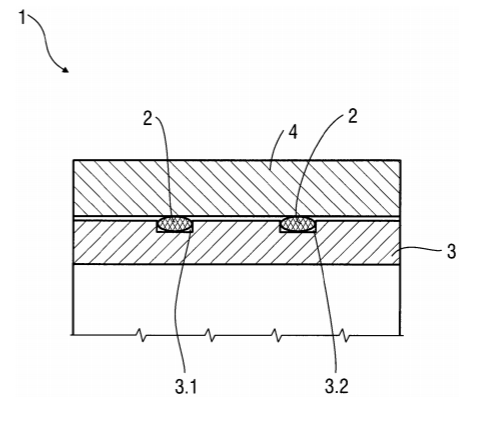

Zusammenfassung: Die Erfindung betrifft eine Vorrichtung
(1) zur Prüfung von Dichtringen (2) und/oder Validierung
von Materialdaten von Dichtringen (2). Die Vorrichtung
(1) umfasst einen ersten Ring (3), einen zweiten Ring (4), einen
Schwingungserzeuger (5), einen Schwingungserfasser
und eine Auswerteeinheit, wobei der erste Ring (3) in seiner
äußeren Mantelfläche zumindest eine umlaufende Vertiefung
(3.1, 3.2) zur Aufnahme eines Dichtringes (2) umfasst,
ein Außenumfang des ersten Ringes (3) kleiner ist als
ein Innenumfang des zweiten Ringes (4), der erste Ring (3)
mit dem zumindest einen aufgenommenen Dichtring (2) in
den Innenumfang des zweiten Ringes (4) derart einsetzbar
ist, dass der Dichtring (2) an einer inneren Mantelfläche des
zweiten Ringes (4) anliegt und in radialer Richtung komprimiert
ist, und die Auswerteeinheit ausgebildet ist, anhand
eines Vergleichs von Schwingungen, welche der Schwingungserzeuger
(5) in den ersten Ring (3) oder den zweiten
Ring (4) einbringt, mit Schwingungen, welche der Schwingungserfasser
erfasst, Materialdaten des zumindest einen
Dichtringes (2) zu ermitteln.
Die Erfindung betrifft weiterhin ein Verfahren zur Prüfung von
Dichtringen und/oder Validierung von Werkstoffdaten von
Dichtringen mittels einer solchen Vorrichtung (1).
