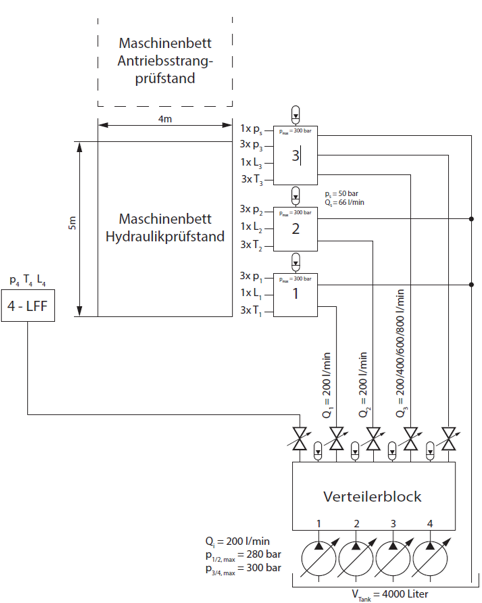

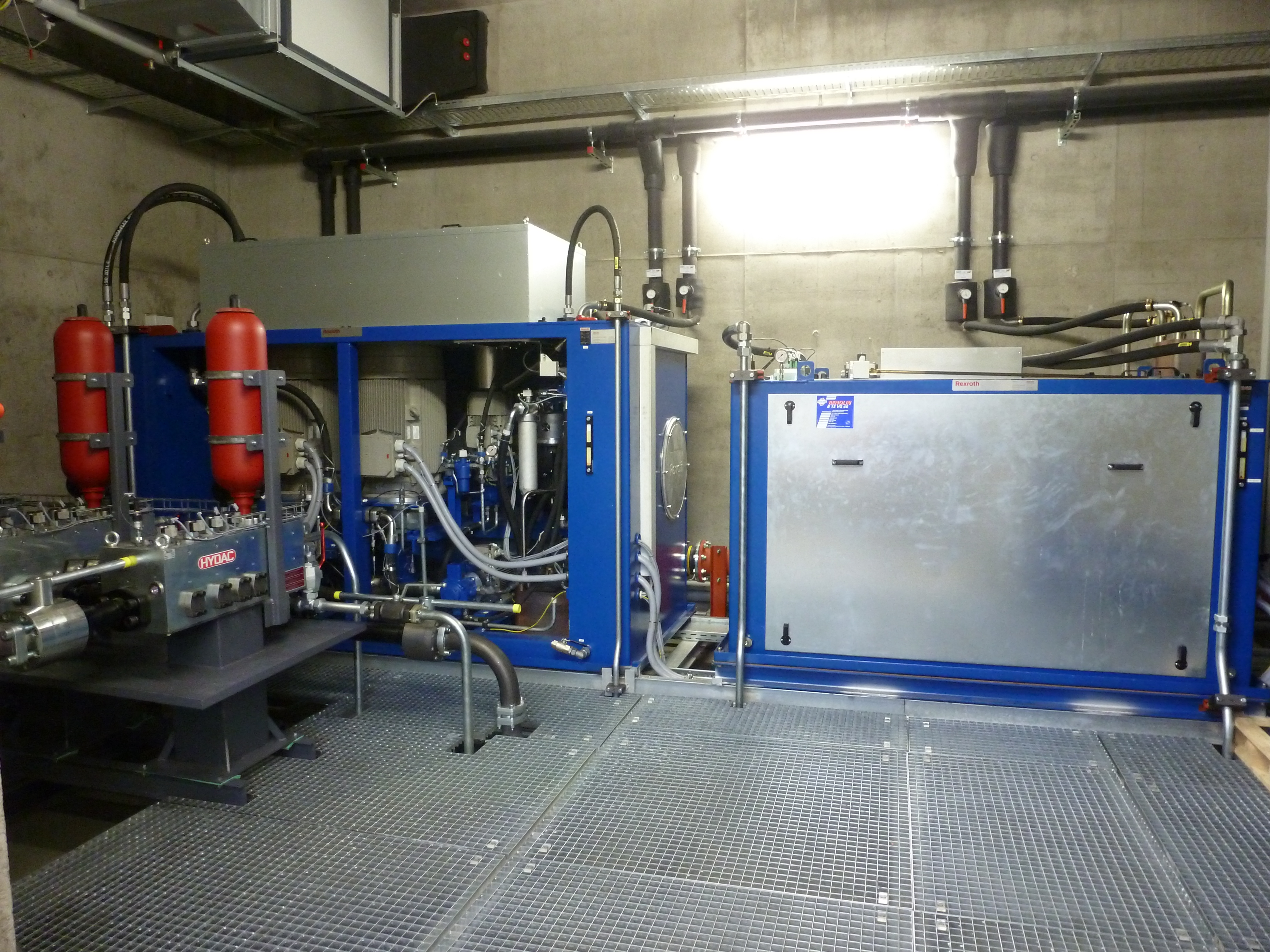

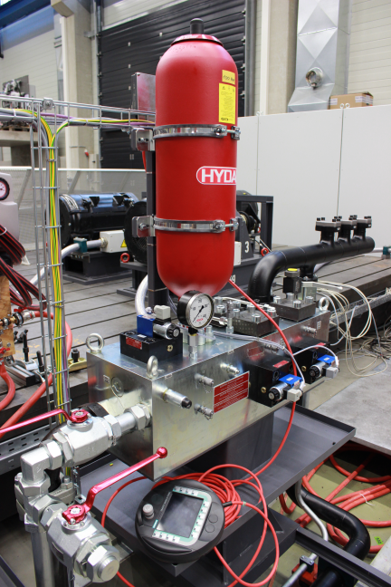

Das Mobima verfügt seit 2014 über eine zentrale Druckversorgung mit einer elektrischen Anschlussleistung von 360 kW, welche zurzeit als System mit aufgeprägtem Druck ausgeführt ist. Die Anlage versorgt 4 parallel nutzbare Entnahmestellen, eine davon versorgt die hydraulischen Antriebe des Großen Innentrommelprüfstandes GrIPS (Link zum GRIPS). In Kombination mit der bereits vorhandenen Prüfstands Infrastruktur können Versuche sowohl mit rein hydraulischer als auch mit kombiniert hydraulisch-elektrischer Leistungsaufnahme und -abgabe durchgeführt werden. Die Umsetzung der Anlage ermöglicht dabei eine große Vielfalt verschiedener Versuchsszenarien: Von der reinen Komponentenuntersuchung bis hin zur Nachbildung und Validierung komplexer Systeme, wie z.B. dem hydrostatischen Antriebsstrang einer mobilen Arbeitsmaschine.

Aktuell wird die Zentrale Druckversorgung unter anderem zur Speisung eines LoadSensing(LS)-Antriebsstrangs mit drei Verbrauchern genutzt. Aufgrund umfangreicher Messtechnik können solche Systeme genau analysiert werden. Somit konnte ein validiertes LS-Simulationsmodell abgeleitet werden, mit Hilfe dessen eine neue Möglichkeit zur Reduzierung von Druckverlusten in LS-Systemen entwickelt wurde.

Auf diese Weise ist es möglich neue Architekturen zunächst in der Simulation zu untersuchen und anschließend am Hydraulikprüfstand umzusetzen und zu validieren. Des Weiteren können andere Testaufbauten neben dem bestehenden LS-System aufgebaut werden, sodass direkte Vergleiche möglich sind.

Anwendungsbeispiele

• Untersuchung komplexer hydraulischer Systeme z.B. LS-System
• Analyse hydraulischer Komponenten und ihrer Funktion
• Untersuchung von Regelstrategien
• Energieeffizienz, Energierückgewinnung: Rekuperation/Regeneration
• Pumpenuntersuchungen
• Speisung von Antriebseinheiten, geschlossener und offener hydraulischer Kreise
• Kombinierte Analyse elektrischer und hydraulischer Antriebe

Messtechnik

• Hydraulische Drücke (400 bar) und Volumenströme (400 l/min)
• Drehzahlen und Drehmomente bis 1000 Nm/15000 Nm
• Kräfte (bis zu 125 kN vorhanden)
• Datenbus Aufzeichnung: CAN, J1939, Isobus, Ethernet
• Universelle Anbindung weiterer analoger und digitaler Messgrößen
